随着电子信息技术日新月异的发展，通信设备面临着更为严苛的挑战。在这个背景下，光纤光缆作为信息通信传输的关键支柱，其地位愈发不可或缺。相较于其他通信材料，石英光纤凭借其卓越的传输性能，如长距离传输、高速率、低损耗以及抗电磁干扰等特点，得以在激烈的市场竞争中脱颖而出，成为当下通信光纤领域的佼佼者。而光纤预制棒，作为光纤光缆产业链中价值连城的一环，其技术含量与工艺水平直接决定了光纤产品的品质与性能，是光纤工艺不可或缺的核心组成部分。

光纤用石英材料的制备工艺

光纤用石英玻璃主要分为石英材料和石英制品。石英材料又进一步细分为天然石英材料，包括主材和辅材，以及合成石英材料，其中主材使用最为广泛。而石英制品，通常指的是天然石英，主要作为辅材使用。

光纤用石英材料（管棒材）的制备工艺主要包含天然石英工艺和CVD合成石英工艺。在天然石英工艺中，PSOD、气炼、电熔和连熔是关键步骤。特别是PSOD，作为主材的主流工艺，也适用于辅材的制备。气炼和连熔则更多是用于辅材的生产。而对于CVD合成石英工艺，OVD、VAD、POD以及气炼CVD都是重要的环节，其中OVD、VAD和POD同样是主材的主流制备方法。

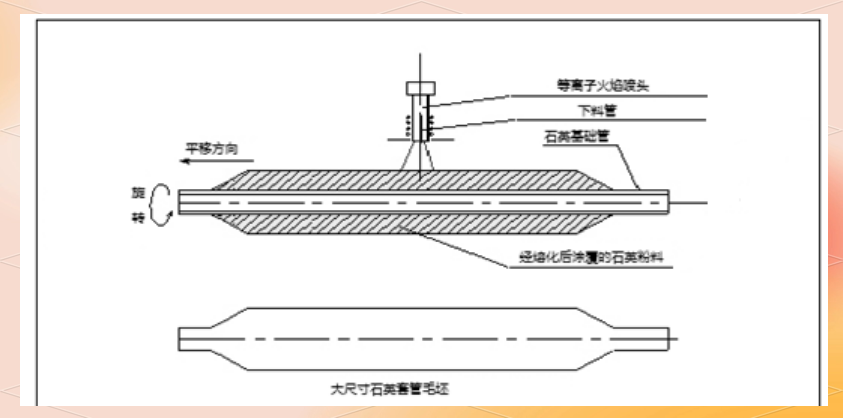

接下来，我们详细了解一下PSOD工艺。这是一种采用等离子体为热源的工艺，以高纯石英砂为原料，在卧式玻璃车床上，通过等离子熔制、机械冷加工，或配套的中频无接触二步法拉管等步骤，制备出光纤预制棒所需的石英衬套管。值得一提的是，生产单模光纤预制棒所需的大尺寸石英套管（直径150毫米以上），仅需PSOD一步工艺即可完成。而对于多模光纤预制棒用的小尺寸石英套管及预制棒用石英衬管，则需进一步通过中频无接触二步法拉管装置进行拉伸制得。

PSOD熔制工艺，以其洁净干燥的空气等离子体为热源，展现出能量集中、温度高的特点。该工艺能直接将石英砂玻璃化，且生产过程中不会引入羟基或产生有毒有害气体。同时，它还省去了脱水、烧结、脱羟等繁琐步骤以及尾气的环保处理，使得工艺路线更为简洁，并带来显著的成本优势。

久智科技便是国内少数能够生产光纤预制棒用衬管和套管的企业之一。他们采用进口特制的IOTA高纯石英砂为原料，通过PSOD工艺，成功生产出高纯度、超高尺寸精度、低羟基且表面无疵点的优质产品。

再来看气炼法，这是一种利用氢气和氧气，通过特殊设计的燃烧器在专用设备上熔制石英玻璃的方法。尽管其设备简单且能耗低，但制成的砣料尺寸波动大，表面波纹严重，且羟基含量高，限制了其应用范围。

电熔法则以电为动力源，以天然石英砂粉料为原料进行熔融制备。该方法包括真空电熔法、连续熔制法和离心电熔法等多种技术。其中，电熔二步法拉管工艺在理论上可制备衬套管主材和辅助管棒材，但商业化应用相对较少。而真空电熔工艺则能制备出羟基含量较低的石英玻璃，再经过两步法进一步制备出尺寸较小的管材和棒材。

此外，OVD法也是一种重要的制备方法。它以氢氧焰或硅烷为热源，通过单一或多组喷灯在靶棒上对SiCl_{4等反应气体进行气相水解并沉积，得到SiO2疏松体（SOOT体）。随后在CI4等气体的作用下进行致密化处理，最终得到所需尺寸和形状的石英制品。}

在经过脱水和烧结后，石英原料在He气的环境下转变为玻璃体。随后，通过将靶棒移除，形成了圆筒状的玻璃管。经过机械精细加工，这种石英圆筒展现出卓越的几何精度。特别值得一提的是，大尺寸的圆筒可以进一步拉制成与各芯棒相匹配的小尺寸石英套管或玻璃管。

OVD工艺制造衬套管的典型工艺流程

OVD技术，作为一种化学合成工艺，在制备石英衬套管方面展现出极高的产品纯度，杂质含量可降至ppb级别。随着制备技术的持续进步，其制造成本也在逐渐降低。在沉积过程中，通过一排甚至两排灯的同步沉积，沉积速率可超过200g/min。随着靶棒外径的增加，沉积效率还会进一步提升。例如，制造外径为150mm的大套管时，平均沉积效率可高达60%以上。这种高沉积速率和高效率使得OVD工艺在降低套管成本方面具有显著优势。

然而，该工艺也存在一些不足。其合成路线较为繁琐，原材料利用率较低，脱水烧结工艺也相当复杂，导致能耗高和资金投入大。此外，生产过程中使用的SiCl4和卤素气体产生大量HCl尾气，对环境造成较大压力。同时，生产中必需的稀有He气（战略资源）也增加了成本负担。

在OVD工艺领域，德国Heraeus公司树立了技术标杆，处于领先和垄断地位。而国内的长飞光纤公司也已成功自主开发出OVD工艺及装备，可用于常规单模光纤预制棒外包层的制造，实现了高效率单模光纤预制棒的生产。

接下来介绍PCVD工艺

PCVD，即等离子体化学气相沉积法，通过微波将石英衬管内的原材料气体激发成等离子状态，进而进行化学气相沉积。这一过程在管内壁形成均匀透明的玻璃层，随后经过加热和负压处理，将含有沉积层的管材熔缩成实心芯棒。PCVD工艺在光纤预制棒的精度控制、原材料利用率方面具有显著优势，特别适合生产剖面结构复杂、技术要求高的光纤预制棒芯棒。

长飞光纤以PCVD工艺和掺杂技术为核心，进一步降低了光纤衰耗，优化了产品性能指标，成功开发出低衰耗光纤、多模光纤等多种类型的光纤产品。

VAD工艺详解

VAD，即轴向气相沉积法，是一种利用氢氧焰将原材料气体转化为玻璃粉体，再经过高温脱水烧结得到均一透明芯棒母棒，最后通过加热拉伸制成合适尺寸VAD芯棒的工艺。由于其沉积速率快且掺杂控制灵活，VAD工艺在生产剖面结构简单的单模光纤预制棒芯棒方面具有显著优势。

长飞光纤公司精通VAD生产工艺，凭借此技术，公司不仅提升了常规单模光纤预制棒的尺寸和质量，还通过高浓度掺氟技术降低了光纤预制棒的损耗和生产成本，从而进一步优化了光纤的性能和制造成本。

此外，光纤制程对高纯石英砂的要求也颇为严格。在预制棒制作阶段，石英中的羟基和过渡金属离子都可能对光纤性能产生不良影响。因此，为了生产出低损耗的光纤，必须确保芯层内的羟基质量分数低于1×10^^-9，预制棒中的金属杂质质量分数低于1×10^^-10，同时SiO_{2的质量分数需达到997%以上。这一标准由中国建筑材料联合会提出，并由全国工业玻璃和特种玻璃标准化技术委员会归口管理。不久前，久智光电子材料科技有限公司、天津富通信息科技股份有限公司等公司还共同起草了《JC/T 2832-2024光纤制程用高纯石英砂》标准，进一步规范了光纤制程用高纯石英砂的分级要求和制备工艺。}
